レーザドップラ応用計測器

一般計測

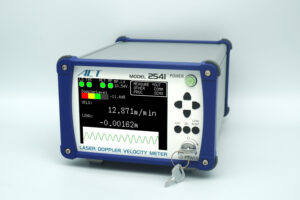

MODEL 2541
ワイドレンジ速度測定システム

レーザドップラ方式の非接触速度・長さ測定器です。従来の接触測定や間接測定に
比べて製品に傷をつけたり負荷をかけたりしませんので、高精度に速度・長さ測定や速度制
御を行うことができます。また、表面状態や色にも影響されませんので測定対象が広範囲な
他、小型・軽量・かつ高速度領域までのワイドレンジ測定が可能になりました。

  • サンプリングレート 0.1ms
  • 内部更新レート   0.0008ms(0.8µs)
  • 高速度対応     ±10,000m/min

MODEL 2541製品カタログ(PDF)

MODEL 2541の特長

  1. 非接触測定の為、スベリが発生したり製品にキズを付けたりせず測定可能です。
  2. 材料の表面状態や色に影響されないので測定対象が広範囲です。
  3. 小型・軽量の為、セッティング及び取扱いが容易です。
  4. 測定対象に適したセンサを豊富なラインナップから選ぶことができます。
  5. カラーLCDによるグラフィック表示を備えています。
  6. 高精度なアナログ出力とPC接続のためのUSB I/Fを具備しています。
  7. 強力なデータ処理・解析機能を備えたPCアプリケーションソフトを付属しています。
  8. マスタースレーブ方式により簡単に多チャンネル化が可能です

MODEL 2541の仕様

表示 グラフィックLCD (320×240)
センサ接続数 1
測定速度範囲 ±23000÷S.FCT m/min
速度単位 m/min , m/sec , km/h切り替え
V.RATE(速度測定間隔) 0.1ms~100.0ms (最小分解能:0.1ms)
速度電圧出力 出力電圧:±4V フルスケール任意設定可
出力インピ-ダンス:50Ω
更新レート:0.8us
長さ表示範囲 ±9999.99999m (最小桁:10um)
ピッチパルス出力間隔 0.01mm~100.00mm (最小分解能:0.01mm)
ピッチパルス出力形式 RS-422準拠作動出力 ×1
オープンコレクタ ×1
ステータス電圧出力 MATERIAL , SENS_TEMP , LD_TEMP , PD_VOLT , DOPPLER 切り替え
ゲート入力 外部入力 (ホトカプラ入力)
ヘルシー出力 オープンコレクタ出力
下記出力がすべて正常ならON出力 (設定により有効/無効切り替え可)
LD POWER , LD TEMP , MP ON , TRK_ON , HOKAN
通信インタ―フェース USB , LAN(TCP/IP) , RS-232C
処理器間同期動作 標準付属アプリで3台 (最大32台)
外部表示器接続 接続不可
USBメモリ 接続不可
温度範囲 通電: 0 ~40℃ (結露しないこと)
保存:-10~60℃ (結露しないこと)
外形寸法・重量 寸法:151(W)×101(H)×200(D)㎜ 突起物を含まず
重量:約1.5㎏
電源 AC:100-240V±10%, 50/60Hz
DC:DC10~36V
電力:いずれかで最大50W

適合センサ

レーザドップラセンサ

型名 焦点距離 最高速度 レーザ波長・出力 主な用途
MODEL 1521T
700 ±100mm ±28750m/min 780nm
40mW(クラス3B)
車速計(鉄道用)
MODEL 1521N
500 ±80mm ±25555m/min 780nm
40mW(クラス3B)
車速計(自動車用)
MODEL 1522-3
300 ±20mm ±10000m/min 780nm
40mW(クラス3B)
精密測定
MODEL 1522-2
200 ±8mm ±5349m/min 780nm
40mW(クラス3B)
精密測定
MODEL 1522-1
100 ±4mm ±3026m/min 780nm
40mW(クラス3B)
精密測定
MODEL 1622T 700±100mm ±38333m/min 690nm
4.7mW(クラス3R)
車速計(鉄道用)
MODEL 1622-3
300 ±20mm ±7931m/min 690nm
4.7mW(クラス3R)
精密測定
MODEL 1622-2
200 ±8mm ±5000m/min 690nm
4.7mW(クラス3R)
精密測定
MODEL 1622-1
100 ±4mm ±2706m/min 690nm
4.7mW(クラス3R)
精密測定
MODEL1722-2
200 ±8mm ±5000m/min 690nm
1mW以下(クラス2)
精密測定
MODEL1722-1
100 ±4mm ±2706m/min 690nm
1mW以下(クラス2)
精密測定

オプション

オプション一覧[一般計測]

MODEL 2541の関連資料

簡易取扱説明書

MODEL 2541簡易取扱説明書(PDF)【準備中】



MODEL 2541ソフトインストール方法(PDF)【準備中】

アプリケーション資料

ダイジェストカタログ(PDF)

MODEL 2541製品カタログ(PDF)

MODEL 2541アプリケーション事例【準備中】

MODEL 2541操作動画【準備中】

※仕様・形状は、事前の断りなしに変更されることがあります。
